nVent RAYCHEM T2Red önszabályozó padlófűtő kábel teszt
A gyártó/importőr oldaláról, új ablakban nyílik.

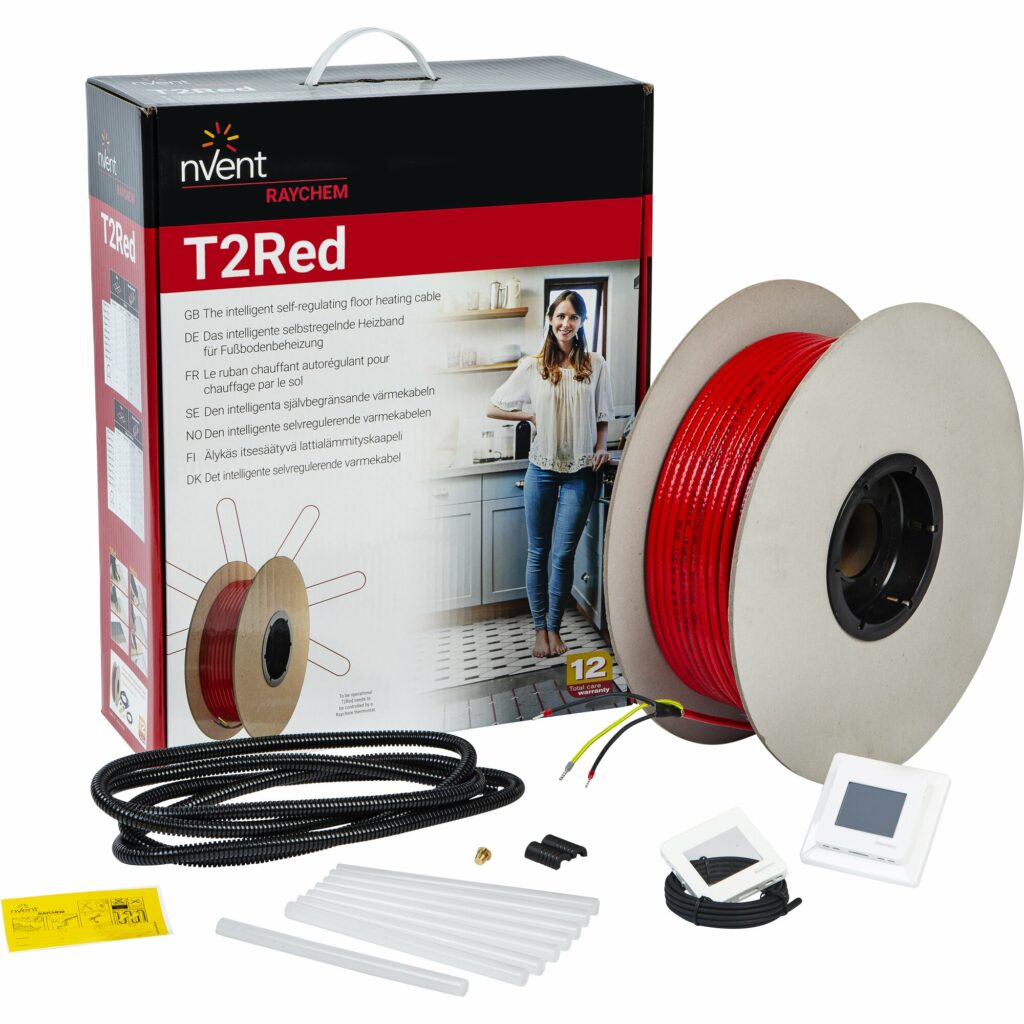

Az nVent RAYCHEM T2Red egy önszabályozó elektromos padlófűtő kábel, amely helyi hőmérséklete alapján méterenként változtatja teljesítményét, így csökkenti a túlmelegedés kockázatát részben takart padlófelületeken. A kábel 25 Celsius-fok környezetében körülbelül 10 W/m teljesítményt ad, hidegebb zónában többet, melegebb zónában kevesebbet. Ez lényeges különbség a hagyományos soros ellenállású kábelekhez képest, de nem teszi szükségtelenné a termosztátot, a hőveszteség-számítást vagy a szakszerű telepítést.
Az önszabályozás működése
A T2Red két párhuzamos vezetője között félvezető polimer fűtőmag fut. Hidegben a mag vezetőképessége nagyobb, így több áramot vesz fel és több hőt termel. Melegedéskor a polimer szerkezete növeli az ellenállást, ezért a teljesítmény csökken. A folyamat a kábel minden rövid szakaszán külön zajlik, így egy külső ajtó közelében hidegebb rész nagyobb, egy napsütötte vagy bútor által melegebb rész kisebb teljesítményt adhat.
Az önszabályozás előnye, hogy a kábel keresztezése vagy részleges takarása nem ugyanazt a túlmelegedési kockázatot jelenti, mint állandó teljesítményű kábelnél. A gyártó erre kifejezetten hivatkozik. Ettől függetlenül a telepítést az útmutató szerint kell végezni, a csatlakozó- és végelzáró készleteket csak jóváhagyott rendszerkomponensekből szabad kialakítani.
Felújítás és padlóréteg
A T2Red csökkentett beépítési magasságú megoldás; a gyártói adatlap hozzávetőleg 8 milliméteres rendszerprofilt említ. Beton, anhidrit, aszfalt, gipszes és megfelelő fa aljzaton is alkalmazható a részletes rétegrendi szabályok betartásával. Csempe, márvány, természetes kő, parketta, laminált padló és alkalmas szőnyeg lehet fedőburkolat, de minden esetben korlátozott a megengedett hőellenállás.
A dokumentáció csempénél és kőnél legfeljebb 30 mm vastagságot, parkettánál 16 mm-t, szőnyegnél 10 mm-t közöl a megadott hővezetési feltételekkel. A teljes padlóréteg hőellenállása legfeljebb 0,15 m²K/W lehet. A burkolat gyártójának padlófűtési engedélye és felületi hőmérséklet-határa mindig elsődleges.
T2Reflecta rendszer
A T2Red kombinálható T2Reflecta alumínium hőelosztó és szigetelő lapokkal. Ez felújításnál, fa vagy laminált burkolat alatt gyorsabb és egyenletesebb hőeloszlást adhat, miközben csökkenti a lefelé irányuló veszteséget. A gyártói és forgalmazói anyagok legalább 20 százalékos energiajavulást említenek, de ez a kiinduló padlószerkezettől függ; szigeteletlen aljzathoz képest nagyobb, már jól szigetelt padlóhoz képest kisebb lehet a különbség.
A Reflecta lap nem helyettesíti automatikusan az épület hőszigetelését. Talajon fekvő padlón a szerkezet egészének hőtechnikai megfelelőségét kell vizsgálni. A lapok illesztése, ragasztása és a kábel horonyba helyezése pontos kivitelezést igényel.
Méretezés
Az önszabályozó teljesítmény miatt a rendszer méretezése eltér az állandó watt/méter kábelekétől. A gyártói kézikönyv és tervezési táblázat alapján kell meghatározni a kábelhosszt, az osztástávolságot és a hidegindítási áramhoz szükséges védelmet. A maximális áramköri hossz a specifikáció szerint 100 méter, de a biztosító típusa, a bekapcsolási hőmérséklet és a kábel környezete korlátozhatja.
A fűthető szabad padlófelületet kell alapul venni. Fix konyhabútor, kád és fal alá általában nem tervezünk kábelt, még ha az önszabályozás csökkenti is a kockázatot. A helyiség hőveszteségének a rendelkezésre álló szabad felületről leadható teljesítménnyel összhangban kell lennie.
Termosztát és érzékelés
A T2Redhez programozható, padlóérzékelős termosztát szükséges. A gyártó NRG-Temp vagy kompatibilis rendszervezérlőt említ időprogrammal, gazdaságos csökkentéssel és boost funkcióval. A termosztát a helyiség hőigényét és a padló maximumát szabályozza; az önszabályozó kábel csak a helyi teljesítményt módosítja.
Fa és laminált burkolatnál a padlóérzékelő védelmi szerepe különösen fontos. Az érzékelőt védőcsőbe, reprezentatív pontra kell tenni, hogy meghibásodás esetén cserélhető legyen. A termosztát reléterhelését és a kábel hidegindítási áramát együtt kell ellenőrizni.
Villamos biztonság
A specifikáció megfelelő kismegszakítót és 30 mA érzékenységű áram-védőkapcsolót ír elő. A csatlakozásokat gyártói készletekkel, képzett villanyszerelőnek kell kialakítania. A kábel fluoropolimer szigetelést, ónozott rézfonatot és külső köpenyt használ; mechanikai sérüléstől a burkolás alatt így is védeni kell.
Beépítés előtt, közben és után szigetelési és villamos mérések szükségesek, a nyomvonalat dokumentálni kell. A későbbi fúrás előtt ez a terv alapvető. Egy sérült padlófűtő kábel javítható lehet, de a hibahely bemérése és a burkolat bontása költséges.
Fogyasztás
A kábel névleges teljesítménye nem állandó, ezért a fogyasztást csak rendszer- és időjárásfüggően lehet becsülni. Hideg induláskor nagyobb, stabil meleg padlóban kisebb méterenkénti teljesítmény jelentkezik. Az energiaigényt végső soron az épület hővesztesége és a termosztát beállítása határozza meg.
Az önszabályozás csökkentheti a fölösleges hőtermelést meleg zónákban, de nem képes hőszivattyús többszörözésre. A lefelé irányuló veszteség elleni szigetelés, a reális szobahőmérséklet és a megfelelő időprogram fontosabb gazdaságossági tényező.
Értékelés
A RAYCHEM T2Red műszakilag érdekes és rugalmas kábel felújításhoz, tagolt helyiségekhez és változó bútorozáshoz. Erőssége a helyi önszabályozás, a vágható hossz, a külön hidegvezeték nélküli kialakítás és a széles burkolat-kompatibilitás. Korlátja a drágább rendszerkomponens, a speciális csatlakozás, az összetettebb tervezés és a burkolat alatti javítás nehézsége. Szakszerű, dokumentált telepítéssel jó prémium padlófűtési megoldás, egyszerű barkácskábelként nem kezelhető.
Műszaki adatok
| Paraméter | Adat |
|---|---|
| Típus | Önszabályozó párhuzamos fűtőkábel |
| Teljesítmény | kb. 10 W/m 25 °C-on; körülménytől függően változó |
| Feszültség | 230 V |
| Max. áramköri hossz | 100 m |
| Min. hajlítási sugár | 35 mm |
| Rendszermagasság | kb. 8 mm |
| Max. burkolati hőellenállás | 0,15 m²K/W |
| Garancia | 12 év; feltételekkel 20 év |
Tesztek és független vélemények
nVent RAYCHEM T2Red adatlap: Forrás
Tervezési specifikáció: Forrás
Chemelex termékoldal: rendszerkép és komponensek. Forrás
